三維柔性焊接平臺輔助支承的個數，應視焊接平臺尺寸大小、使用情況需要而定。但焊接平臺檢定及使用時的輔助支撐位置應與設計時的圖紙相同，這就確定了焊接平臺支承的正確布局。使用過程中，要注意避免工件和焊接平臺的工作面有過激的碰撞，防止損壞焊接平臺的工作面；工件的重量不可以超過鉚焊平臺的額定載荷，否則會造成工作質量降低，還有可能損壞焊接平臺的結構，甚至?xí)�造成焊接平臺變形，使之損壞，無法使用。三維柔性焊接平臺是一種三維平面孔系夾緊系統，有D28和D16兩種系列。它以多種形式的工作臺為基礎，配備多種形狀、多種規格的標準結構模塊，相互間通過定位件、連接件及鎖緊銷連接，在工作臺上需要焊接和裝配的工件用帶補償?shù)男问蕉鄻拥氖謩訆A緊器夾緊。根據需要，也可以配備液壓、氣動、鏈型等多種形式的夾緊方式。組合夾具具有經濟性、柔化性、互換性和重復性的特點。

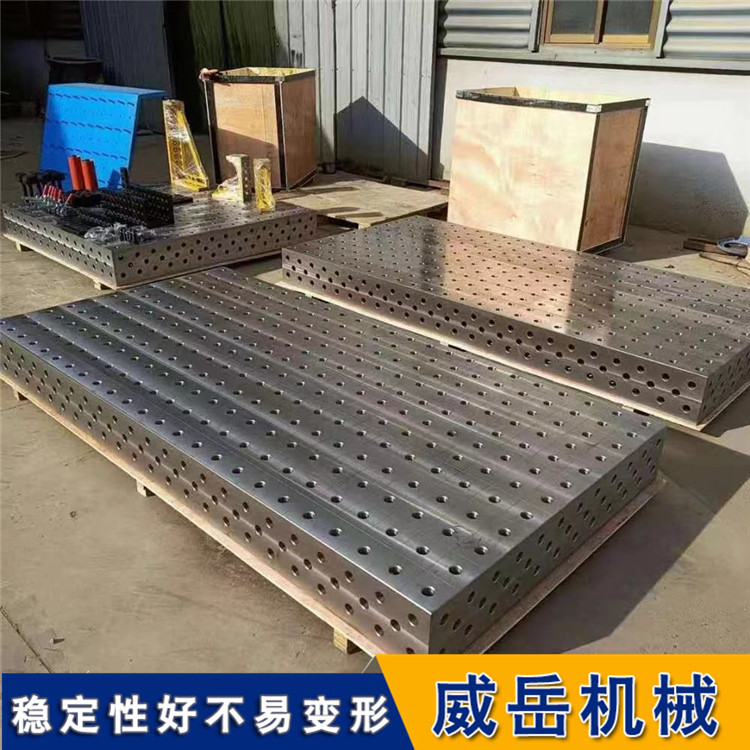

三維柔性焊接平臺承載能力高，鋼性穩定，它的五個面均加工有規則的孔，并刻有網線。焊接平臺可方便地延伸和擴展，組合。經擴展的標準臺面可模塊化的定位和夾緊直接連接在一起。在安裝、調整和定位工件過程將柔性三維組合焊接工裝系統的通用功能展示的，尤其在了大型工件方面的應用上。
三維柔性焊接平臺的孔系特點及組合調整如下：
一、三維：代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。
二、組合：因?yàn)樗�有附件都是事先預制好的，可根據產品的需求任意組合及調整。
三、孔系：這套夾具的主要特點就是從平臺到附件都是標準孔沒有守舊的螺紋或T型槽，配合快鎖銷就能使裝配變得愈加方便，定位準確。
四、柔性：因?yàn)橛猩鲜龉δ苷�套裝備可根據產品的變化而變化，一套夾具就可完成幾個產品或幾十個產品的需求，從而的加速了產品的研討、試制的進程，節省大量的人力、物力和財力。
三維柔性焊接平臺設計時要注意的問題：
1.焊接后，工件拿不出來，這也是焊接時的收縮變形引起的，所以要合理的安排拆模的方式。
2.焊好后，尺寸不對了，因?yàn)楹附訒r大多是收縮變形，需要在收縮的方向留有合適的余量。
3.焊好后，還是變開很大，要重新處理。這是夾具設計的剛性不足。工裝本身就已經變形了。
4.如果知道變形是工裝本身克服不了時，要考慮用反變形的辦法安排工裝夾具的定型定位。
