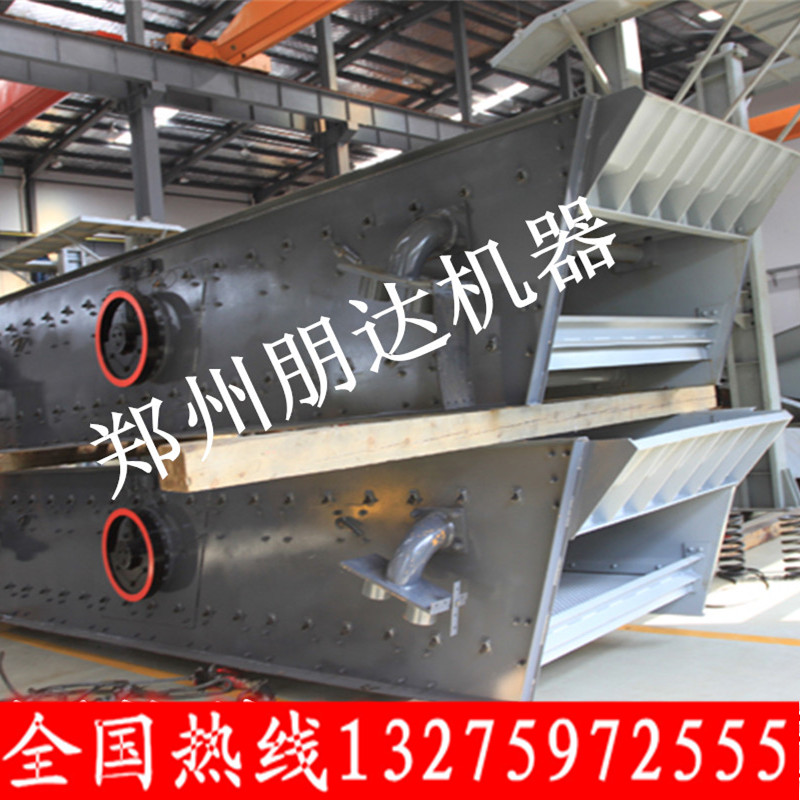

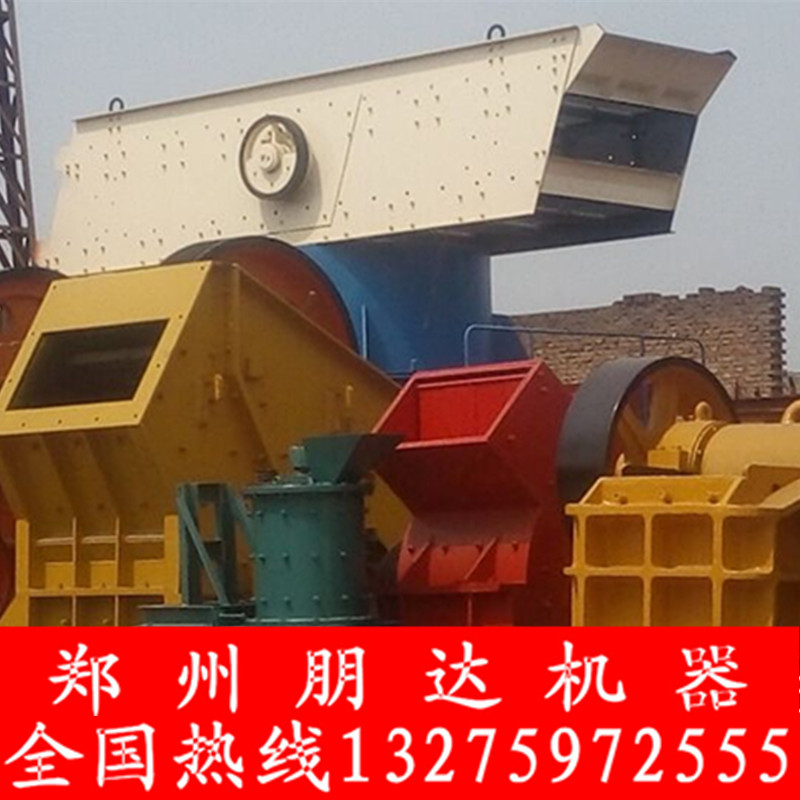

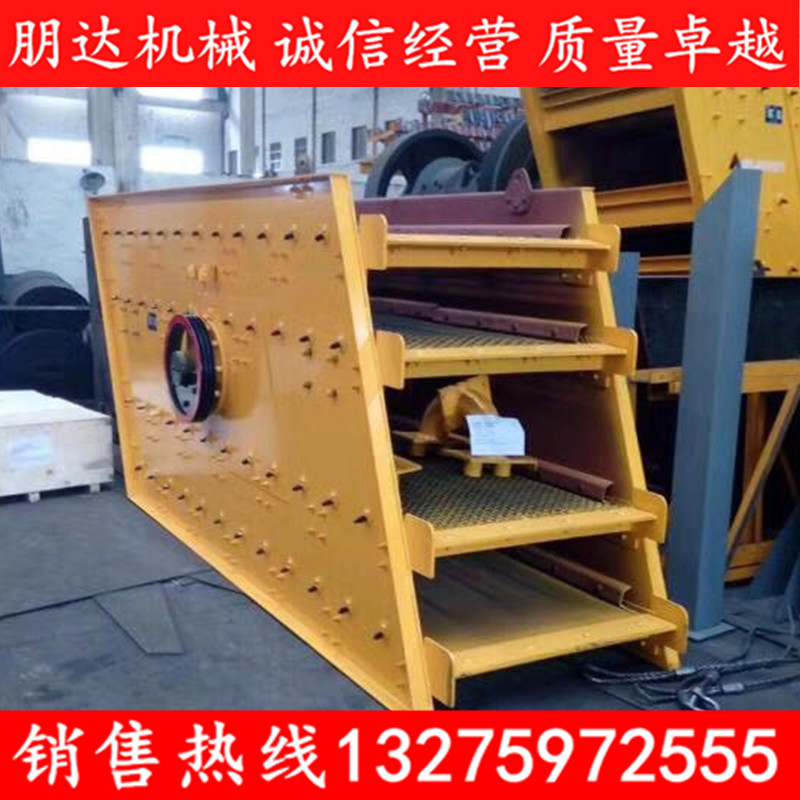

產品簡介
振動篩使用范圍：
廣泛用于礦山、冶煉、建材、耐火材料、輕工、化工等行業。
振動篩工作原理：
主要由篩箱、激振器、懸掛（或支承）裝置及電動機等組成。電動機經三角皮帶，帶動激振器主軸回轉，由于激振器上不平衡重物的離心慣性力作用，使篩箱獲振動。改變激振器偏心重，可獲得不同振幅。
振動篩結構特征：
驅動篩機采用結構簡單、制造維修容易的瓣形聯軸器和撓性盤聯軸器，克服了萬向聯軸器易損壞的缺陷； 振動器采用塊偏心式結構，結構簡單；可配套選擇給料箱，給料箱的應用增加振動篩的有效篩分面積，同時延長進料端篩網使用壽命；傳動部分增加了中間過渡軸承座，中間過渡軸承座的應用有效保護了電機，延長了電機使用壽命。電動機安裝在篩框的左側，也可安裝在篩框的右側。該系列篩機為座式安裝。篩面傾角的調整可通過改變彈簧支座位置高度來實現。
| 型號 | 篩網 層數 |
篩網 面積 (m2) |
篩孔 尺寸 (mm) |
最大 進料 尺寸 (mm) |
處理 能力 (m3/h) |
振動 功率 (r/min) |
雙振 幅 (mm) |
電機 功率 (kw) |
篩面 傾角 (度) |
篩面 規格 (mm) |
總重量 (kg) |
外形尺寸 (長×寬×高)(mm) |
| 2YK1225 | 2 | 6 | 4-50 | 400 | 8-60 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 3500 | 3040×1840×800 |
| 3YK1225 | 3 | 9 | 4-50 | 400 | 10-70 | 800-970 | 8 | 5.5 | 20 | 1200×2500 | 3850 | 3040×1840×1200 |
| 2YK1230 | 2 | 7.2 | 4-50 | 400 | 12-78 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 4200 | 3390×1900×800 |
| 3YK1230 | 3 | 10.8 | 4-50 | 400 | 13-80 | 800-970 | 8 | 7.5 | 20 | 1200×3000 | 4600 | 3537×1900×1200 |
| 2YK1237 | 2 | 8.88 | 4-50 | 400 | 15-86 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 4600 | 4090×1900×800 |
| 3YK1237 | 3 | 13.22 | 4-50 | 400 | 16-90 | 800-970 | 8 | 7.5 | 20 | 1200×3700 | 5200 | 4400×1950×1200 |
| 2YK1535 | 2 | 10.5 | 5-50 | 400 | 20-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 5890 | 4552×2250×900 |
| 3YK1535 | 3 | 15.75 | 5-50 | 400 | 21-125 | 800-970 | 8 | 11 | 20 | 1500×3500 | 6700 | 4552×2250×1600 |
| 2YK1545 | 2 | 13.5 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6330 | 5400×2250×1600 |
| 3YK1545 | 3 | 20.25 | 5-50 | 400 | 22-150 | 800-970 | 8 | 15 | 20 | 1500×4500 | 6800 | 5400×2250×1700 |
| 2YK1548 | 2 | 14.4 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 6980 | 5300×2200×860 |
| 3YK1548 | 3 | 21.6 | 5-50 | 400 | 22.5-162 | 800-970 | 8 | 15 | 20 | 1500×4800 | 7600 | 5752×2200×1600 |
| 2YK1848 | 2 | 17.28 | 5-80 | 400 | 25-206 | 750 | 11 | 15 | 20 | 1800×4800 | 9080 | 6140×2470×1380 |
| 3YK1848 | 3 | 25.92 | 5-80 | 400 | 32-276 | 800-970 | 8 | 18.5 | 20 | 1800×4800 | 9600 | 6140×2710×1780 |
| 2YK1854 | 2 | 19.44 | 5-80 | 400 | 32-312 | 800-970 | 8 | 18.5 | 20 | 1800×5400 | 10150 | 6500×2600×1300 |
| 3YK1854 | 3 | 29.16 | 5-80 | 400 | 32-312 | 800-970 | 8 | 22 | 20 | 1800×5400 | 10840 | 6960×2600×1630 |
| 2YK2160 | 2 | 25.2 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 11780 | 7300×2950×2000 |
| 3YK2160 | 3 | 37.8 | 5-100 | 400 | 50-475 | 970 | 8 | 30 | 20 | 2100×6000 | 12800 | 7300×2950×2000 |
| 2YK2460 | 2 | 28.8 | 5-100 | 400 | 65-550 | 970 | 8 | 37 | 20 | 2400×6000 | 15600 | 7450×3230×1500 |
| 3YK2460 | 3 | 43.2 | 5-100 | 400 | 70-620 |
