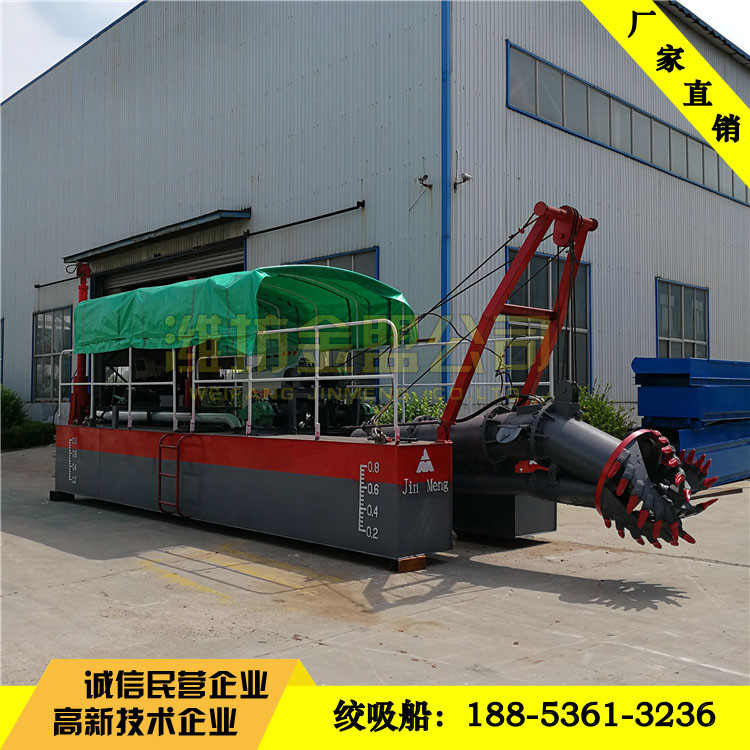

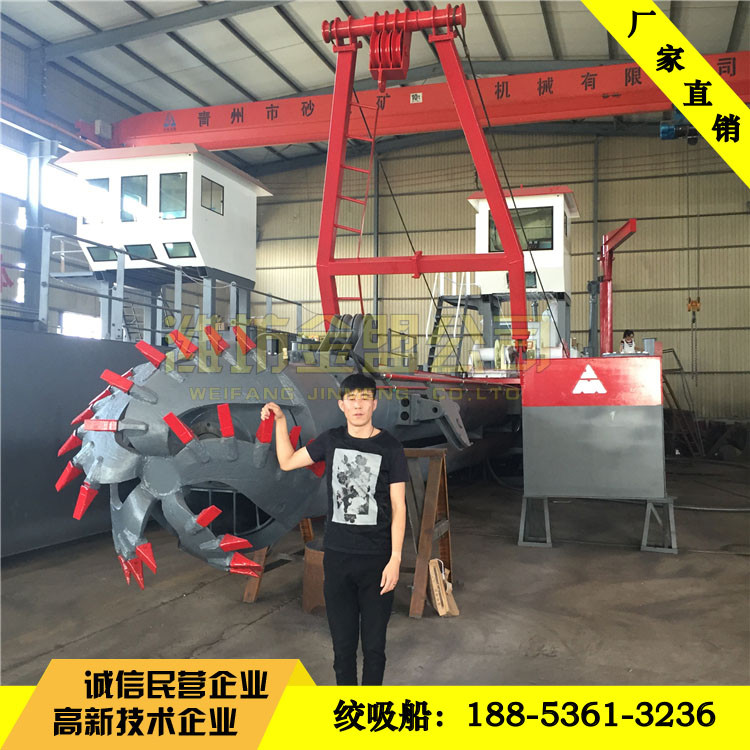

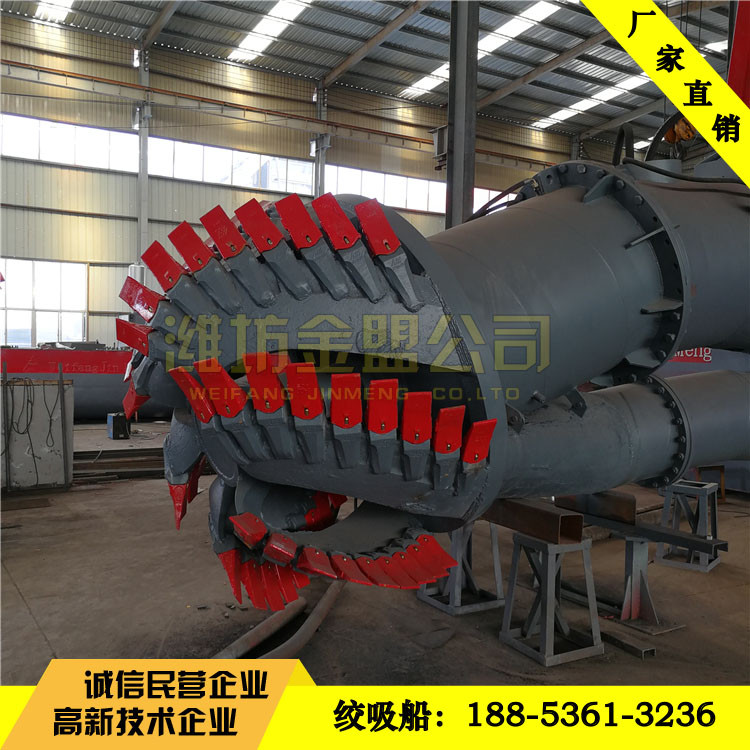

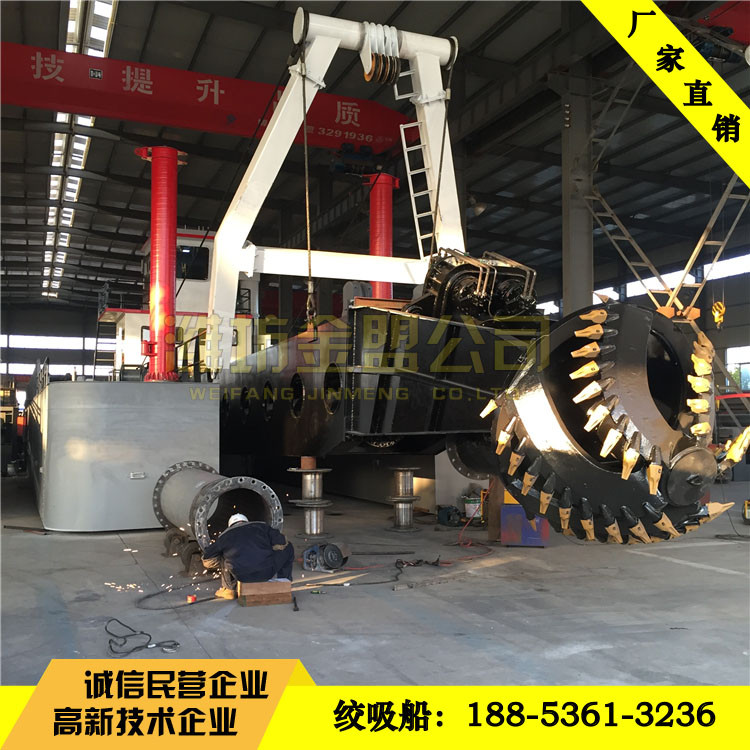

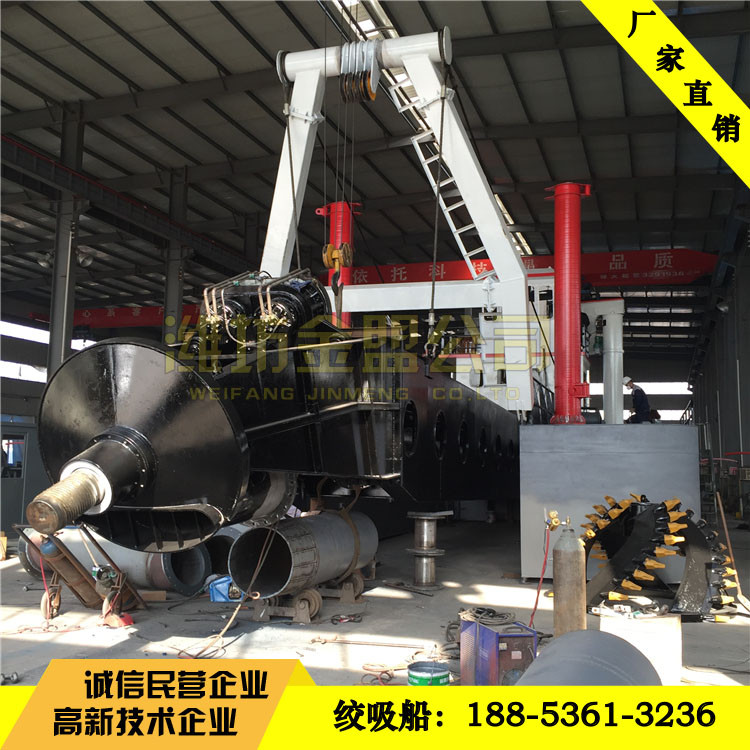

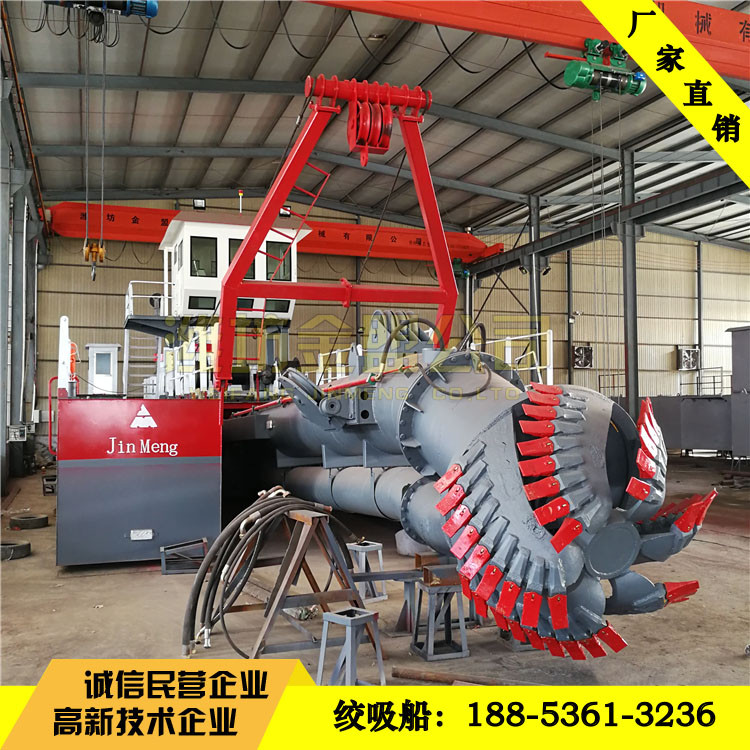

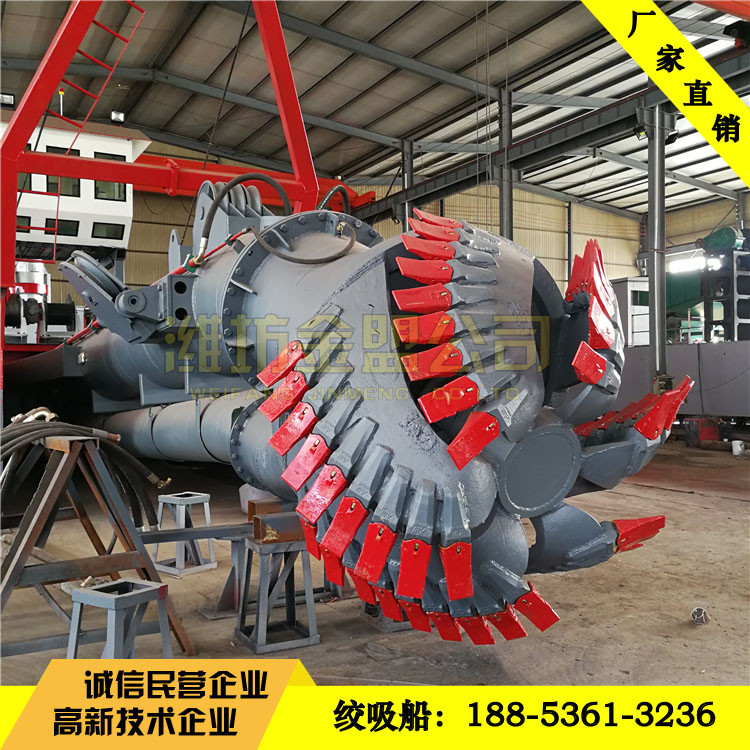

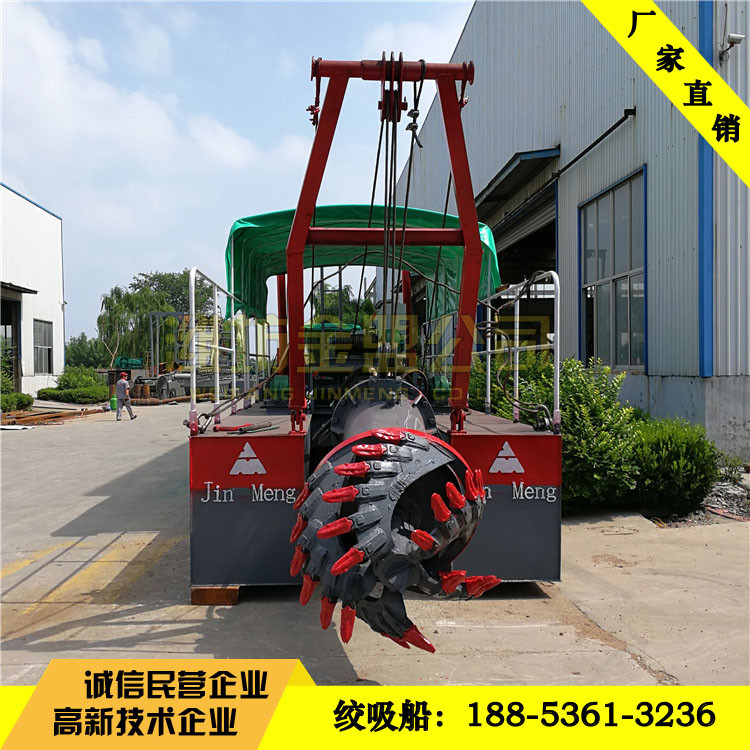

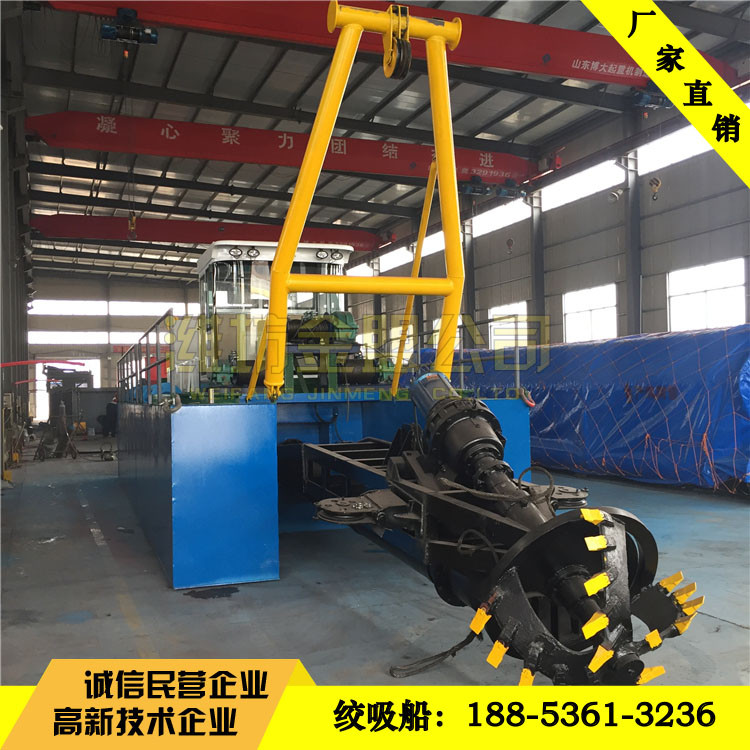

福建抽沙船配套選礦設備出口南非，福建出口的抽沙船產品介紹

抽沙船液壓絞刀系統工作原理

所有件號及控制閥代號均以《液壓系統原理圖》為準。

1 .絞刀工作

1.1 絞刀Ⅰ速

泵調壓閥組（件17）工作，微動調壓閥組（件37）工作，即電磁閥S1，S19得電。

雙聯葉片泵（件13）中的（212泵）出油口壓力油經過泵調壓閥組（件17）P→泵調壓閥組（件17）A→高壓膠管（件43-1）→絞刀馬達B口（進口）→絞刀馬達A口（出口）→高壓膠管（件43-2）→微動調壓閥組（件37）A→微動調壓閥組（件37）B→回油箱。

1.2絞刀Ⅱ速

泵調壓閥組（件17）工作，微動調壓閥組（件37）工作，即電磁閥S1、S2，S19得電。

雙聯葉片泵（件13）中的（212泵）出油口壓力油及雙聯葉片泵（件23）中的（212泵）出油口壓力油經過泵調壓閥組（件34）P→泵調壓閥組（件34）A；
