石城縣浩鑫礦山機械制造廠供應鐵礦選礦搖床 精選富集赤鐵礦選礦設備 110槽小槽鋼搖床規格

6-S搖床是重力選礦的主要設備之一，6s搖床廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦�？捎糜诖诌x、精選、掃選等不同作業，選別粗砂 (2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米。

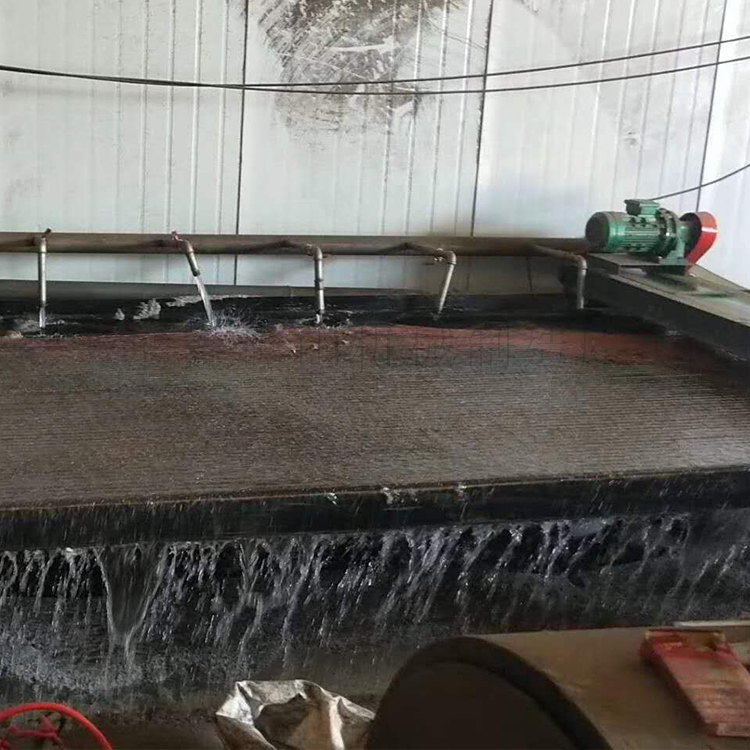

搖床的選礦過程是在具有復條的傾斜床面上進行的，礦粒群從搖床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，搖床床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿搖床床面作縱向運動和沿傾斜床面作橫向運動。因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出， 后被分成精礦，中礦和尾礦。

6-s搖床具有富礦比高，選別效率高，看管容易，便于調節沖程。在改變橫向坡度和沖程是仍可保持搖床床面運行平衡，彈簧放置在箱體內，結構緊湊，且能依次得出精礦和尾礦。

6s搖床 結 構 及 材 質：

本6s搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成。

床面的縱向往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉，搖桿隨之作上、下運動，搖桿向下運動時，肘板推動后軸和往復桿向后移動，彈簧受到壓縮。床面是通過聯動座和往復桿相連的，所以此時亦使床面作后退運動，當搖桿向上運動時，由于受到彈簧的伸張力推動，床面隨之向前運動。

床面向前運動期間，肘板間的夾角是由大向小變化，肘板端點的水平移動速度則由小向大變化。故床面的前進運動即由慢而快，反之在搖床床面后退時，則由快而慢從而造成了等差運動，這樣可保證床面上的物料向前運動，并進行按比重分選。

床面用搖動支撐支承在調坡機構上。搖動支撐使床面在垂直平面內作弧線起伏的前后往復運動。搖動支撐用槽鋼固定在調節座板上，當用手輪通過調節絲桿使調節座板在鞍形座上回轉時，即可調節床面傾角。

6-S搖床是重力選礦的主要設備之一，它廣泛應用于選別鎢、錫、鉭、鈮、金和其他稀有金屬和貴金屬礦�？捎糜诖诌x、精選、掃選等不同作業，選別粗砂 (2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。也可用于選別鐵、錳礦石。當處理鎢、錫等礦石時，搖床的有效回收粒度范圍為2-0.22毫米。

搖床規格及技術參數：

根據給礦位置的不同，搖床可分為右搖床及左搖床兩種形式。右式搖床的給礦位置對于搖動機構來說在右邊，左式搖床則給礦位置在左邊。

根據搖床的安裝基礎可分為以下類型：

搖床主要配件和易損件主要配件表
